美標不銹鋼法蘭球閥Q41F-150LB-1500LB

作者：valves 發布時間：2021-01-18 13:51:43點擊：

上海滬貢，上海泵閥品牌。

上海滬貢是集設計研發、制造、試驗、銷售于一體的閥門水泵生產的企業,主要提供美標不銹鋼法蘭球閥Q41F-150LB-1500LB制造商,主要生產美標不銹鋼法蘭球閥Q41F-150LB-1500LB銷售，產品有高、中、低壓閥門、水泵.產品按照中國GB、HG、JB,美國API、ANSI,德國DIN和日本JIS等國家標準執行生產。

詳細說明

產品簡介

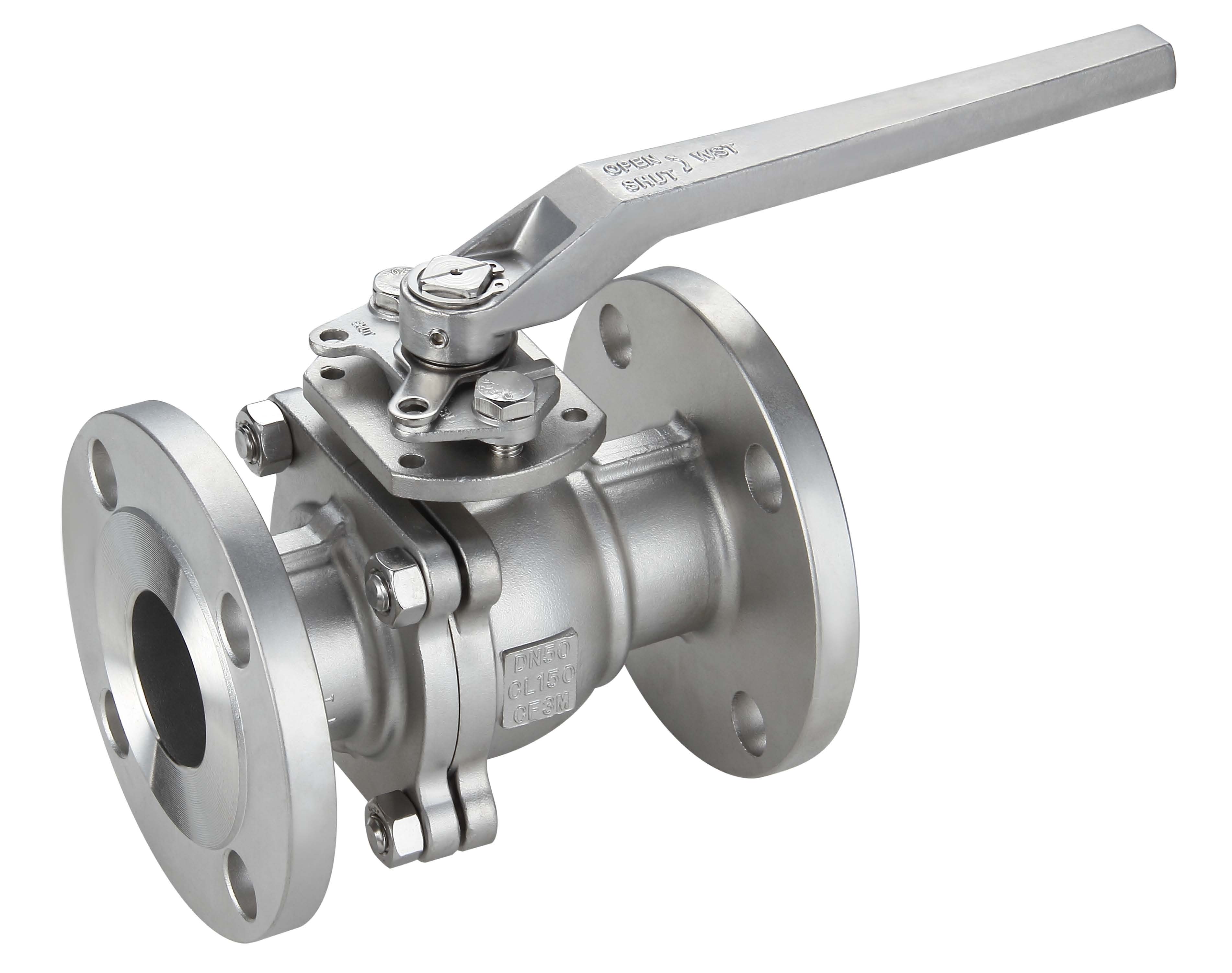

產品概述：
Q41F-150Lb、Q41F-300Lb、Q41F-600Lb、Q41F-900Lb美標碳鋼球閥球體繞閥體中心線作旋轉來達到開啟、關閉的一種閥門。美標碳鋼球閥在管路中主要用來做切斷、分配和改變介質的流動方向。聚多年球閥制造經驗而設計的閥座，確保閥門密封，磨擦系數低，操作力矩小、多種閥座材料、適應范圍廣。開關無誤的手柄：采用扁頭閥桿，與手柄的連接不會錯位，從而保證手柄指示的開關狀態與閥一致辭。鎖緊裝置：為防止閥門開關誤操作，在閥門全開、全關位置有鎖定孔，確保閥門處于正確的位置。閥桿防飛結構：閥桿為下裝式，防止受壓飛出，同時可在火災后，與閥體形成金屬接觸，確保閥桿密封。
產品用途及特點：

美標球閥主要適用于化工、冶金、石油、制藥等行業的各種高壓介質輸送管道中，適用溫度：-196～450℃；驅動方式：手動、氣動、電動、液動、渦輪動等；公稱通徑：1/2"～12"；壓力:150Lb~1500Lb；適用介質：水、氣、油品、天然氣和酸堿腐蝕介質。

1、流體阻力小，全通徑的球閥基本沒有流阻。
2、結構簡單、體積小、重量輕。
3、緊密可靠。它有兩個密封面，而且目前球閥的密封面材料廣泛使用各種塑料，密封性好，能實現完全密封。在真空系統中也已廣泛使用。
4、操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。
5、維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。
6、在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。
7、適用范圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。
8、由于球閥在啟閉過程中有擦拭性，所以可用于帶懸浮固體顆粒的介質中

產品技術參數：

公稱壓力PN(Lb)	強度試驗		水密封試驗		氣密封試驗
公稱壓力PN(Lb)	MPa	Lbf/in2	MPa	Lbf/in2	MPa	Lbf/in2
150	3.1	450	2.2	315	0.5-0.7	60-100
300	7.8	1125	5.6	815
600	15.3	2225	11.2	1630

產品零部件材料：

名稱		WCB類	CF8類	CF3類	CF8M類	CF3M類
閥體、左體		A216-WCB	A315-CF8	A35-CF3	A351-CF8M	A351-CF3M
球體	B2-B8	A105-1025	A182-F304L	A182-F304L	A132-F316	A182-F316L
球體	B8以上	A216-WCB	A351-CF8M	A351-CF3	A351-CF8M	A351-CF3M
閥桿		A182-F6a	A182-F304	A182-F304L	A182-F336	A182-F316L
閥座		PTFE/增強PTFE/NYLIN PTFE/Reinforced PTFE/Nyion
閥座支承圈		A105-1025	A182-F304	A182-F304L	A182-F316	A182-F316L
彈簧			3yc-7/17-49H
O形圈		NBR	氟橡膠
螺柱		A193-B7	A193-B8
螺母		A194-2H	A194-8

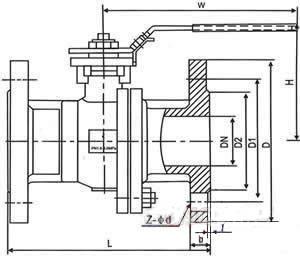

產品尺寸圖紙：

產品外形及連接尺寸:

口徑	Q41F-150Lb
口徑	L	D	D1	D2	b	Z-Φd	H	W
15	108	89	60.5	35	12	4-Φ15	68	115
20	117	98	70	43	12	4-Φ15	75	130
25	127	108	79.5	51	12	4-Φ15	85	150
32	140	117	89	64	13	4-Φ15	96	190
40	165	127	98.5	73.2	15	4-Φ15	107	230
50	178	152	120.7	92	16	4-Φ19	118	240
65	190	177.8	139.7	104.7	18	4-Φ19	145	280
80	203	190.5	152.4	127	19	4-Φ19	160	310
100	229	229	190.5	157	24	8-Φ19	185	330
125	356	254	216	185.7	26	8-Φ22	230	600
150	394	279	241.3	216	26	8-Φ22	260	800
200	457	343	298.5	270	29	8-Φ22	310	1000
250	533	406	362	324	31	12-Φ25	350	1200
口徑	Q41F-300Lb
口徑	L	D	D1	D2	b	Z-Φd	H	W
15	140	95	66.5	35	15	4-Φ15	72	115
20	152	117	82.5	43	16	4-Φ19	75	130
25	165	124	89	51	18	4-Φ19	85	150
32	178	133	98.5	64	19.5	4-Φ19	95	180
40	190	156	114.3	73.2	21	4-Φ22	110	230
50	216	165	127	92	23	8-Φ19	120	240
65	241	190.5	149.4	104.7	26	8-Φ22	150	280
80	283	210	168.5	127	29	8-Φ22	165	310
100	305	254	200.2	157	32	8-Φ22	190	330
125	381	279	235	185.7	35	8-Φ22	240	600
150	403	318	270	216	37	12-Φ22	270	800
200	502	381	330	270	42	12-Φ25	315	1000
250	568	445	387.5	324	48	16-Φ29	380	1200
口徑	Q41F-600Lb
口徑	L	D	D1	D2	b	Z-Φd	H	W
15	165	95	66.5	35	15	4-Φ15	88	115
20	190	118	82.5	43	16	4-Φ19	98	130
25	216	124	89	51	18	4-Φ19	105	150
40	241	156	114.3	73.2	23	4-Φ22	135	180
50	292	165	127	92	26	8-Φ19	155	240
80	356	210	168.2	127	32	8-Φ22	175	280
100	432	273	216	157	38	8-Φ25	210	330
150	559	356	292	216	48	12-Φ29	340	800
200	660	419	349	270	56	12-Φ32	400	1000
250	787	508	432	324	64	16-Φ35	440	1200
15	165	95	66.5	35	15	4-Φ15	88	115
20	190	118	82.5	43	16	4-Φ19	98	130
25	216	124	89	51	18	4-Φ19	105	150
