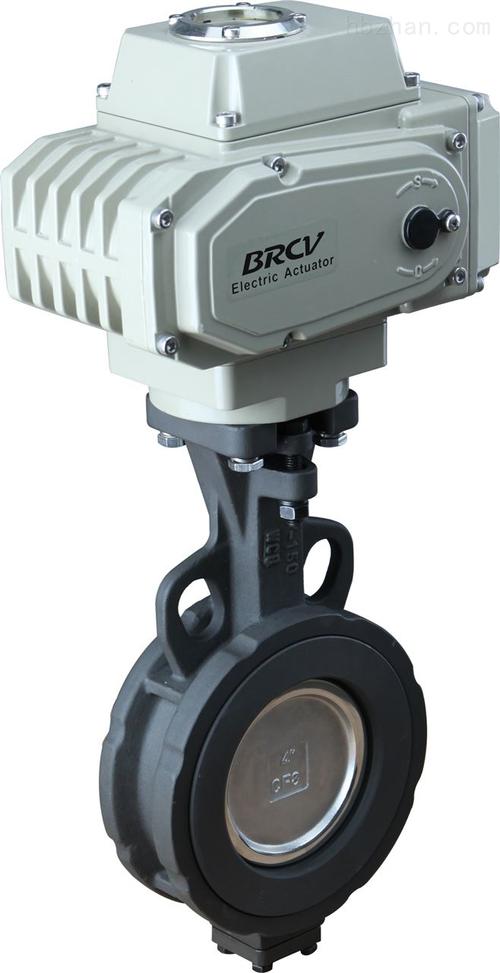

進口電動蝶閥

進口電動蝶閥產品概述

巴赫（BACH）進口電動蝶閥（不銹鋼電動蝶閥，法蘭電動蝶閥，襯氟電動蝶閥）屬于電動閥門和電動調節閥中的一個品種，由電動執行機構和蝶閥組成。連接方式主要有：法蘭式和對夾式。是工業自動化控制領域中的重要執行單元。

電動蝶閥詳細分類：

電動對夾式蝶閥，適用于溫度≤80～120℃如食品、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用。

電動軟密封蝶閥，適合內襯，不僅閥座可襯，蝶板亦可襯，做衛生級閥門更能達到不污染介質的效果，是普通球閥不可達到的可塑造性。

電動硬密封蝶閥，采用堆焊硬質合金或不銹鋼，使得密封面強度高、硬度好、耐磨損，可連續啟閉60000次以上而無損傷。

電動法蘭蝶閥，由于本產品蝶閥采用的是三維偏心原理設計，使密封面的空間運動軌跡達到理想化，密封面相互之間無磨擦、無干涉、加之密封材料選擇得當，從而使蝶閥的密封性、耐腐蝕性、耐高溫性和耐磨性等得到了可靠的保證。

電動調節蝶閥，電動調節蝶閥以220V AC電源為動力，接受0~10V或4~20mA標準信號，驅使閥門開度與此操作信號相對應，達到調節介質壓力、流量、溫度之目的，結構簡單，操作方便。閥板為橢圓斜關結構，泄漏量小。適用于大口徑、大流量場合。由于有自清洗作用，所以特別適用于通風系統和含有懸浮顆粒介質的調節。

電動襯膠蝶閥，適合在淡水，海水，鹽類，弱堿，弱酸，天然氣，空氣，蒸汽，油類，食品等介質中使用。

，電動通風蝶閥采用與閥體相同材料加工成密封圈，其適用溫度隨閥體選材而定，公稱壓力≤0.6MP工，一般適用工業、冶金、環保等管道作通風調節介質流量之用。

電動伸縮蝶閥，其主要特點如下：設計新穎、合理、結構獨特、重量輕、操作方便、啟閉迅速；伸縮蝶閥除了能作調節和截流作用、補償管道溫差所產生的熱脹冷縮功能外，還能為安裝更換、維修閥門提供方便。密封部位可調節更換、密封性能可靠等特點。

進口電動蝶閥工作原理

1、電動蝶閥具有結構簡單、體積小、重量輕、材料耗用省，安裝尺寸小，開關迅速、90°往復回轉，驅動力矩小等特點，用于截斷、接通、調節管路中的介質，具有良好的流體控制特性和關閉密封性能。  電動蝶閥

2、電動蝶閥可以運送泥漿，在管道口積存液體最少。低壓下，可以實現良好的密封。 調節性能好。

3、電動蝶閥蝶板的流線形設計，使流體阻力損失小，可謂是一種節能型產品。

4、電動蝶閥閥桿為通桿結構，經過調質處理，有良好的綜合力學性能和抗腐蝕性，抗擦傷性。電動蝶閥啟閉時閥桿只作旋轉運動而不作升降運行，閥桿的填料不易破壞，密封可靠。與蝶板錐銷固定，外伸端為防沖出型設計，以免在閥桿與蝶板連接處意外斷裂時閥桿崩出。

5、電動蝶閥連接方式有法蘭連接、對夾連接、對焊連接及凸耳對夾連接。驅動形式有手動、蝸輪傳動、電動、氣動、液動、電液聯動等執行機構，可實現遠距離控制和自動化操作。

進口電動蝶閥主要技術參數

公稱通徑：DN40～400mm

公稱壓力：PN1.6,4.0,6.4MPa

電源電壓：220V/50Hz、380V/50Hz

             輸入信號：4-20mA或1-5V·DC

             輸出信號：4-20mA·DC

             防護等級：相當IP67

             隔爆標志：ExdⅡBT4

             手操功能：手柄

連接形式：法蘭式按JB/T78-59 JB79-59對夾式法蘭連接

材料：HT200 ZG25 ZG1Gr18Ni9Ti ZGOCr18Ni12Mo2Ti

填料：V型聚四氟乙烯，柔性石墨，石棉紡織填料 HT200，ZG25，1Cr18Ni9Ti，襯橡膠，襯四氟乙烯

密封材料:不銹鋼,橡膠,四氟乙烯 閥內組件：

閥芯形式：閥板

流量特性：等百分比特性或直線特性

材料：1Cr18Ni9Ti OCr18Ni12M02Ti

執行機構：

類型：可選FGV電子式角行程執行機構系列，浮點型，調節型可選。

技術參數和性能：請參閱對應的執行機構及伺服放大器說明書

進口電動蝶閥選型

a: 產品名稱與電動蝶閥的型號

b:  電動蝶閥的操作方式 （有手動 渦輪傳動 氣動 電動等）

c:  電動蝶閥的密封面材質和硬度

d:  電動蝶閥的閥體材質

e:  電動蝶閥的壓力

f:  電動蝶閥的使用介質（名稱、粘度、顆粒 腐蝕性、毒性）
