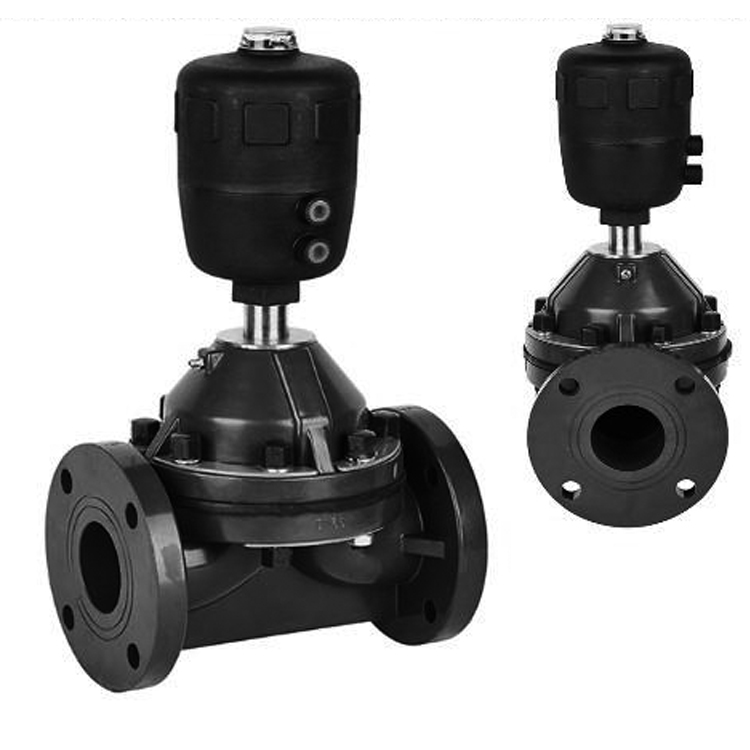

進口氣動塑料隔膜閥

巴赫BACH進口氣動隔膜閥是指由氣動執行器和隔膜閥組成，分為常開型和常閉型型，由氣體的推動來實現對隔膜閥的開啟和關閉。襯膠氣動隔膜閥全襯四氟，膜閥膜片將閥體下部?jī)?nèi)腔與閥蓋內腔隔開，并與之形成直流通道，使隔膜上部的閥桿、閥瓣等內件與介質完全隔離，省去填料密封結構，介質的內漏和外漏可同時避免。襯氟隔膜閥表面均勻包覆一層FEP。閥體通道內表面光滑,流體阻力小,CV值高,流通能力強,扭矩適中,采用四級密封結構并在密封面外配以耐溫抗老化的SI橡膠的彈性襯墊閥座,完全達到介質的零泄漏。

進口氣動隔膜閥主要應用于有腐蝕性、粘性、漿液介質，主要用于各種化工場合；進口氣動隔膜閥結構特點

1、隔膜閥與其它閥門*的區別在于：采用無填料函的構造；橡膠隔膜可使流道內的腐蝕性介質與所有驅動部件處于完全隔離的

狀態，從而杜絕了通常閥門的“跑、冒、滴、漏”等弊端。

2、由于隔膜閥的流道平滑，流阻小，故而可獲得較大的流量。

3、視膠隔膜閥的閥體內腔表面視復有廳供選擇的多種橡膠。因此具有優越的耐腐蝕的特點。

4、由于密封件為富有彈性的橡膠隔膜。因此還具有較好的密封性和最小的關閉力。

5、本閥由閥體、閥蓋、閥瓣、閥桿、隔膜和其它驅動零件等組成。

6、閥門的啟閉是依靠旋轉手輪而達到的。隔膜閥在閥蓋上端標有可窺見閥門處啟或閉位置的顯示色別，以指示閥門的啟閉行程。

當順時針?lè)胖檬州啎r(shí)，手輪即下移，閥瓣隨之帶動隔膜下降使通路截?cái)啵环粗畡t閥門即開啟，色別隨之顯露。

7 特點是隔膜把下部閥體內腔與上部閥蓋內腔隔開，使位于隔膜上方的閥桿、閥瓣等零件不受介質腐蝕，省去了填料密封

結構，且不會產生介質外漏。

進口氣動隔膜閥技術參數

閥體材質：WCB、304、316、UPVC

膜片材質：EPDM

襯里材質：襯氟、襯膠、無襯

連接方式：法蘭

結構形式：直通

壓力范圍：0-10MPa

*溫度：130°C

氣缸材質：聚酰胺

控制方式：常閉式、常開式、雙向式

氣源壓力：6bar

氣動附件：電磁閥、限位開關、電氣定位器、空氣過濾減壓閥
