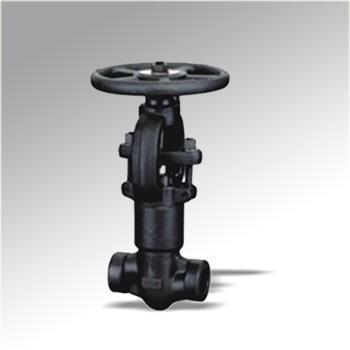

進口鍛鋼波紋管閘閥

進口鍛鋼波紋管閘閥概述

巴赫BACH進口鍛鋼波紋管閘閥閥桿采用波紋管及填料雙重密封結構，確保閥桿處的無泄漏密封。閥蓋設計有二種形式。種是螺栓式閥蓋，按這種設計形式設計的閥門，其閥體與閥蓋用螺栓螺母連接，纏繞式墊片(304L夾柔性石墨制造)密封?？蛻粲刑厥庖髸r也可采用金屬環(huán)連接。第二種設計形式是焊接式閥蓋。按這種設計形式的閥門，其閥體與閥蓋用螺紋連接，全焊密封?？蛻粲刑厥庖髸r也可采用全焊逶連接。

特征

波紋管閥門符合APl602。MSS-SP-118．B55352和ANSIB16．34，檢驗與測試按APl598。標志按MSS-SP-25

進口鍛鋼波紋管閘閥結構

自定心壓板壓套式；

螺栓連接，纏繞墊片密封式閥蓋和螺紋連接，全焊密封式閥蓋；

整體式上密封座；

承插端符合ASMEB16.11；

螺紋端符合(NPT)AMMEB1.20.1；

明桿支架型(OS&Y)；

閥桿帶注脂閥。

進口鍛鋼波紋管閘閥參數(shù)

規(guī)格范圍：DN15-DN100

溫度范圍：-29℃≈425℃

壓力范圍：PN16-PN160；150LB-900LB

閥體材質：鍛鋼、鍛不銹鋼

閥桿材質：不銹鋼

閥蓋材質：碳素鋼

閥板材質：不銹鋼

連接方式：法蘭連接

進口鍛鋼波紋管閘閥用途

適用于Class150～900、PN1.0～16.0MPa，工作溫度-29～425℃（碳鋼）、-29～500℃（不銹鋼）的各種管路上，用于截斷或接通管路中的介質，選用不同的材質，可分別適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質。
