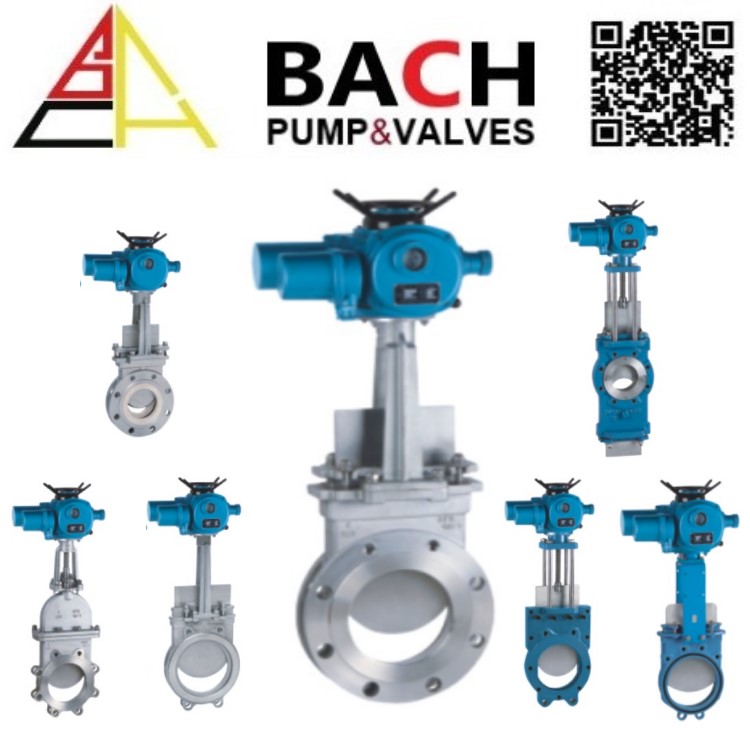

進口全封閉式刀閘閥

進口全封閉式刀閘閥產品概述

巴赫BACH進口全封閉式刀閘閥是閘板全封閉在閥腔內進行啟閉密封的結構，它適合于安裝在污水池底下, 閥體浸泡在液體里的管道或是地埋式安裝閥門的管道環境且壓力大于等于PN10的管道. 其密封結構是通過閘板關閉下移直到閘板底部斜面與閥體下鍥塊吻合使得閘板貼緊閥座密封面，從而達到了密封效果. 閘板上半圓設有斜度鍥塊和閥體內腔上斜度鍥塊吻合并利用PTFE導向圈同閘板平面平穩啟閉滑動使密封更加可靠。閥桿上圓型填料處設有雙重的Y型和O型密封圈并有倒密封結構，可以保證在閘板全開狀態下在線進行更換填料，保證在長時間狀態下閥門的上閥桿密封不漏。

進口全封閉式刀閘閥產品特點

1：斜度面楔塊；

2：四氟圈；

3：閥桿倒關密封；

4：平面支撐點；

5：側面支撐點。

進口全封閉式刀閘閥產品性能

1：公稱壓力：PN1.0～1.6Mpa

2：通徑范圍：DN50～DN1400

3：連接形式：對夾；法蘭

4：傳動機構：手輪，渦輪，氣動，電裝，液動，電液動，鏈******

5：主要材質：WCB,CF8,CF8M

6：閘板材質：F55, F53,2205, SS310, SS316L,SS316, SS304

7：密封材質：EPDM,NBR,PTFE

8：填料密封：芳綸，高水機，四氟，橡膠，石墨

9：適用介質：適用于泥漿、城市污水處理、糖廠、造紙、醫藥、化工等油品, 等固體介質。

進口全封閉式刀閘閥產品安裝

1：安裝前須檢查閥門腔內和密封面等部位，不允許有污物或砂粒附著；

2：各連接部位螺栓,要求均勻擰緊；

3：檢查填料部位要求壓緊，既保證填料的密封性，也要保證閘板開啟靈活；

4：用戶在安裝閥門前，必須校對閥門型號，連接尺寸及注意介質流向，保證與閥門要求一致性；

5：用戶在安裝閥門時，必須預留閥門驅動的必要空間；

6：驅動裝置的接線須按線路圖進行；

7：氣動對夾刀閘閥必須定期保養，不得隨意碰撞及擠壓，以免影響密封。
