進口高溫截止閥

作者：valves 發布時間：2021-01-16 11:45:06點擊：

格林巴赫托普，巴赫BACH進口泵閥品牌。

格林巴赫托普,專注于進口高溫截止閥制造商,,主要產品：水泵，閥門，水處理設備等系列產品的制造、銷售、售后服務，進口高溫截止閥產品應用在化工、石化、石油、造紙、采礦、電力、液化氣、食品、制藥、給排水等領域。

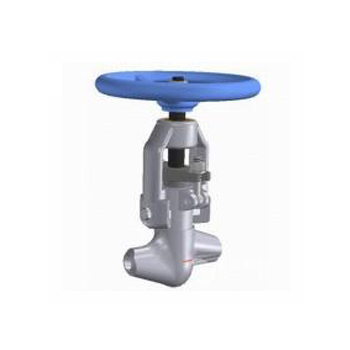

進口高溫截止閥

進口高溫截止閥產品詳情

　　計量單位臺

　　產品品牌名稱:巴赫

　　巴赫BACH進口高溫截止閥)由閥體、大閥瓣、小閥瓣、閥蓋、均壓環、四分環和閥桿等組成。閥桿組件包括閥桿頭部(閥芯)、閥桿主體、閥桿外套、閥桿內冷卻管、中閥桿和上閥桿。閥芯和閥桿主體螺紋連接后與閥桿外套對焊連接。閥芯的主密封面為球面，在F304H基體上堆焊STL12硬質合金，閥芯的輔助密封面為與閥底座內孔配合的圓柱面，主要起定位和導向作用。主副密封面之間有一環形溝槽，起到空氣隔熱作用。適用于水、蒸汽、油品管路上，具有耐高溫、高壓的特點。

　　進口高溫截止閥設計標準：

計與制造	ANSI B16.34 BS1873
結構長度	ANSI B16.10
法蘭尺寸	ANSI B16.5
對焊連接尺寸	ANSI B16.25
壓力-溫度	ANSI B16.34
試驗-檢驗	API 598

　　進口高溫截止閥主要技術參數：

公稱通徑	1/2”~24”（DN15~600mm）
壓力等級	Class150LB~4500LB
適用溫度	-40℃~680℃
連接方式	法蘭，焊接(對焊、承插焊)，螺紋
操作方式	手動，電動，氣動
閥體材質	WCB、CF8、WC6、WC9、A105、F304、F316、F91、F92、P91、P92等
密封結構	軟密封，硬密封
適用介質	水、氣體、油品、蒸汽、液體、顆粒固體等

　　進口高溫截止閥性能規范：

公稱壓力PN(Lb)	強度試驗		水密封試驗		氣密封試驗
公稱壓力PN(Lb)	MPa	Lbf/in2	MPa	Lbf/in2	MPa	Lbf/in2
150	3.0	430	2.2	315	0.4-0.7	60-100
300	7.7	1110	5.7	815
600	15.3	2220	11.3	1630
900	23.0	3330	17.0	2445
1500	38.4	5560	28.2	4080
2500	64.0	9255	47.0	6790

　　進口高溫截止閥特點：

　　1、大閥瓣、小閥瓣分別與閥體中腔及大閥瓣內孔間隙配合，方便導向。。可以避免在高壓差下閥門啟閉時，閥瓣被流體推向一側，導致閥瓣與閥座密封失效，也可避免在*條件下，閥桿彎曲。同時閥瓣在閥體內導向，可保持閥瓣密封面和閥座的同軸度。由于利用了導向的功能，閥體與閥瓣的間隙較大，使閥瓣升降靈活無卡阻。

　　2、由于閥門開啟時小閥瓣先開啟，降低了閥門的開啟力矩，既降低了錐齒輪傳動裝置的力矩，減少了傳動裝置的成本，又減小密封面的磨損。

　　3、在閥體中腔與自密封填料接觸處堆焊Stellite合金，防止在高溫及自密封填料強烈腐蝕下，造成閥體中腔內壁磨損，可有效的保證中腔的密封。

　　4、閥桿密封采用柔性石墨編織填料和柔性石墨環，其中首圈和底圈采用柔性石墨編織填料，中問圈填料采用柔性石墨環，以防止石墨受壓后擠入閥體中腔。在填料安裝時，應對填料逐個預壓，以維持

　　填料良好的密封性。

　　5、閥桿與立柱之問加裝導向塊，保證閥桿只作升降運行不做旋轉轉動，減小對填料的磨損，保證填料的密封性能。

　　以上就是產品的各項參數、尺寸以及產品詳情，方便我公司生產及技術人員為您準確選型。如有任何疑問.您可以致電給我們，我們一定會盡心盡力為您提供優質的服務！

聲明：本產品介紹中所有文字、數據、圖片考慮到使用工況條件不同，難免會產生誤差、不恰當或是有不充分的描述，故均適用于參考，同一種產品在不同的場合與工況有不同的搭配，如果您對本文中所提供的產品內容有任何疑問，如果您是非專業人士，歡迎您向本公司來電咨詢，請您聯系我們，我們將竭誠為您服務！
